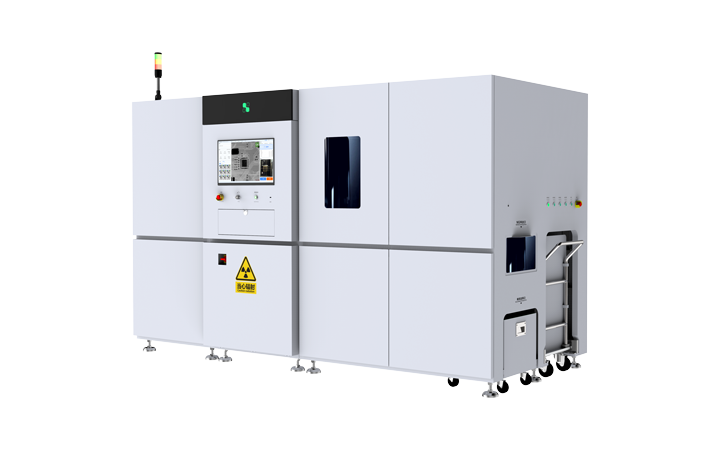

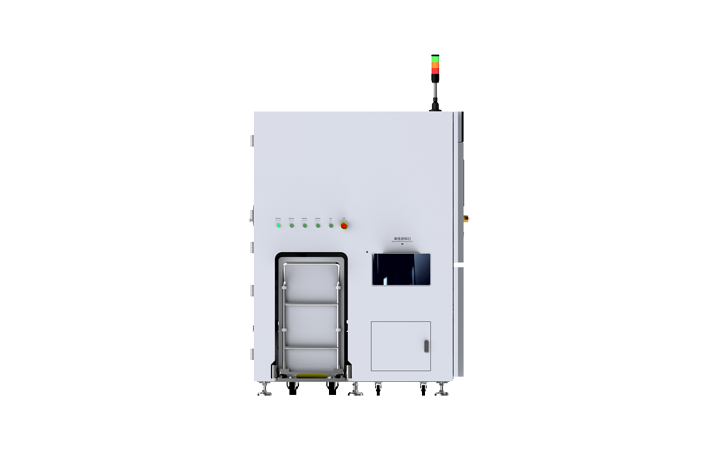

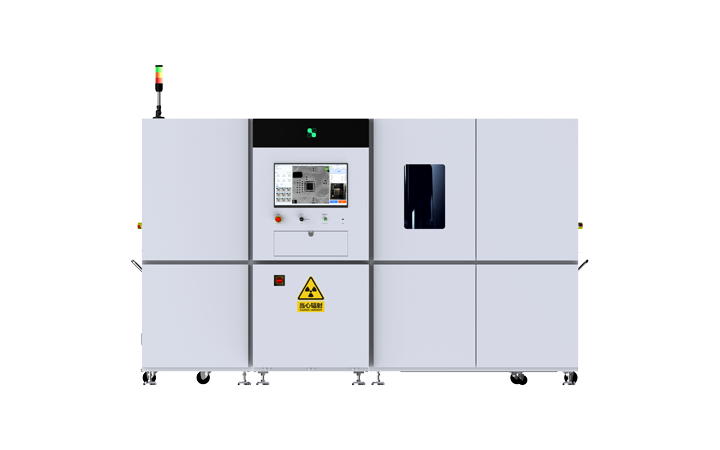

Het systeem bestaat hoofdzakelijk uit zeven hoofdmodules, waaronder de röntgenbron, de beeldeenheid, het computerbeeldverwerkingssysteem, het mechanische systeem, het elektrische regelsysteem, het veiligheidsbeschermingssysteem en het alarmsysteem. Het integreert moderne niet-destructieve testen (NDT), computersoftwaretechnologie, beeldacquisitie en -verwerkingstechnologie, mechanische transmissietechnologie en AI-algoritmen, die de vier belangrijkste technische disciplines van optica, mechanica, elektronica en informatica bestrijken. Door gebruik te maken van de verschillende röntgenabsorptie-eigenschappen van materialen met verschillende samenstellingen en diktes, legt het systeem beelden vast van elektronische componenten in haspelverpakkingen en voert het automatische componententelling uit. De volautomatische online X-Ray rollentelmachine is ontworpen om te werken met SMT-productielijnen voor het automatisch tellen van de voorraad rollen aan het einde van de lijn. Het ondersteunt rollen van 7 tot 15 inch en biedt automatisch laden, automatische inspectie, automatisch scannen en labelen van streepjescodes en automatisch lossen, waardoor de arbeidsvereisten aanzienlijk worden verminderd en de operationele efficiëntie wordt verbeterd. De online X-Ray rollentelmachine kan indien nodig ook worden geïntegreerd met het MES (Manufacturing Execution System), waardoor een efficiënter en betrouwbaarder rolleninventarisbeheer mogelijk wordt en tegelijkertijd verbeterde gedigitaliseerde magazijnbeheermogelijkheden worden geboden.
Ondersteunt meerdere laad- en losmethoden, waaronder trolleys, AGV's en koppeling met materiaalbakken.
Detectiesnelheid vanaf 13 seconden per stuk; één enkele eenheid kan 4 tot 5 operators besparen.
Telnauwkeurigheid 99,99%, mogelijk gemaakt door op AI gebaseerde telalgoritmen.
Barcodescannauwkeurigheid 99,9%, met behulp van een 20-megapixel AI-aangedreven camera.
Identificeert automatisch lege labelgebieden; een unieke functie in de sector.
Dubbele controle op etikettering (secundaire verificatie), feilloos etiketteringsproces en volledige traceerbaarheid.
Compatibel met materiaalladen tot 90 mm hoog; ondersteunt alle materiaalspecificaties op de markt.
Meer dan 15.000 materiaalsoorten in de database; snellere algoritme-updates met OTA-upgrades binnen 72 uur.
Ondersteunt integratie met verschillende systemen zoals ERP, MES en WMS.
Verbeterde hardwarebescherming; de gemeten stralingsdosis-equivalentsnelheid op het oppervlak van de machine is <0,5 μSv/u.
| Algemene specificaties | |
|---|---|
| Algemene afmetingen | 3200 mm (L) x1450 mm (B) x2300 mm (H) (inclusief drie kleuren licht) 3200 mm (L) x1450 mm (B) x1950 mm (H) (exclusief drie kleuren licht) |
| Totaal gewicht | 3500KG |
| Totaal stroomverbruik | 3200W |
| Voeding | Wisselstroom 220V 16A 50/60Hz |
| Bedrijfstemperatuur | 5-40℃ |
Een Automated X-ray Inspection (AXI)-systeem legt röntgenbeelden van elektronische producten vast en analyseert hun interne structuur zonder het product te beschadigen. Het systeem wordt aangedreven door grootschalige AI-modellen van Hikvision Guanlan en vergelijkt automatisch inspectiebeelden met getrainde AI-modellen om defecten, ontbrekende componenten en assemblageproblemen te detecteren, waardoor de nauwkeurigheid van de inspectie en de productie-efficiëntie worden verbeterd.
