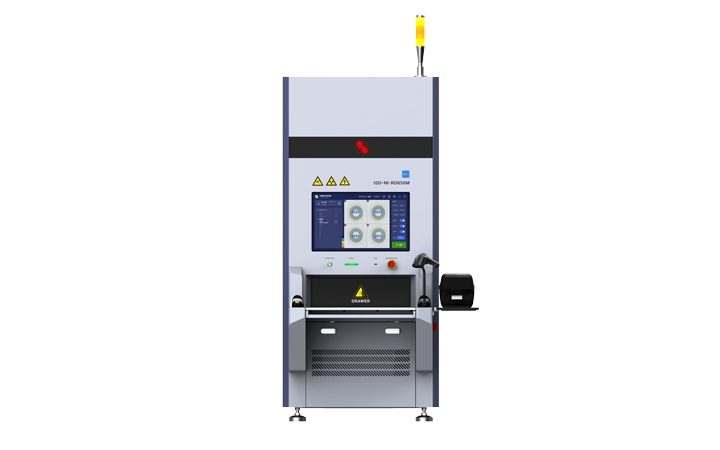

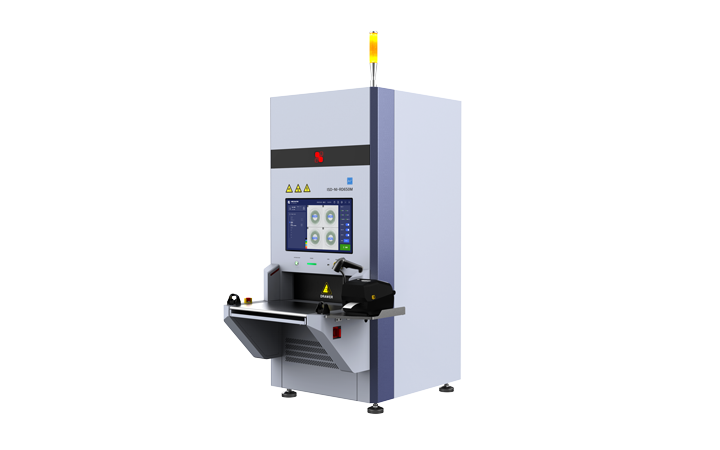

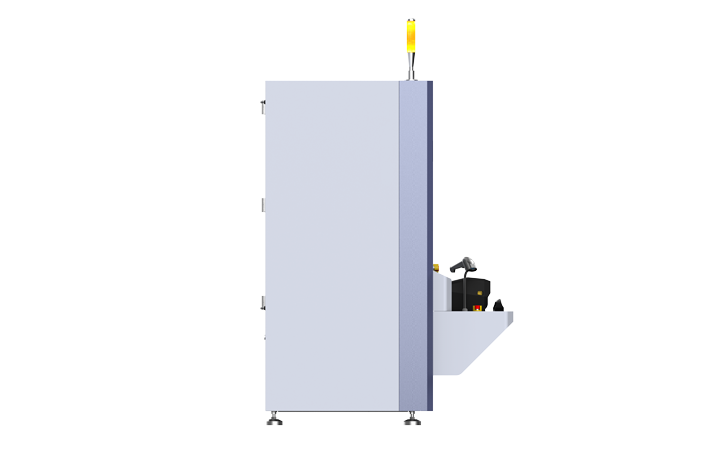

Deze reeks apparatuur bestaat hoofdzakelijk uit zeven belangrijke subsystemen: een röntgenbron, een beeldacquisitie-eenheid, een computerbeeldverwerkingssysteem, een mechanisch systeem, een elektrisch regelsysteem, een veiligheidsbeschermingssysteem en een alarmsysteem. Door moderne niet-destructieve testtechnologie, computersoftwaretechnologie, beeldacquisitie- en -verwerkingstechnologie, mechanische transmissietechnologie en AI-algoritmen te integreren, combineert het systeem optische, mechanische, elektrische en computertechnologieën in één enkele oplossing. Het maakt gebruik van de verschillen in röntgenabsorptie-eigenschappen van materialen met verschillende dichtheden en diktes om elektronische componenten in materiaalbakken af te beelden en te tellen. De X-Ray Intelligent Counting Machine is ontworpen om te werken met SMT-productielijnen voor geautomatiseerde end-of-line materiaalinventaristelling. Het kan tegelijkertijd vier bakken met materiaal tellen en automatisch codes scannen, waardoor de arbeidsbehoefte wordt verminderd en de operationele efficiëntie wordt verbeterd. De X-Ray Intelligent Counting Machine kan indien nodig ook worden geïntegreerd met MES-systemen, waardoor een efficiënter, betrouwbaarder en datagestuurd beheer van de telling en opslag van materiaalvoorraden mogelijk wordt.
(1).png)
Inspectiesnelheid tot 8 meter per minuut
Ondersteunt haspels van 7 tot 17 inch, vochtgevoelige componenten met dry packs, traymaterialen en meer
Telnauwkeurigheid 99,99%, mogelijk gemaakt door op AI gebaseerde telalgoritmen
Leesnauwkeurigheid streepjescodes 99,9%, met 20 MP AI-geactiveerd scannen camera
Toegang tot een materiaaldatabase met meer dan 15.000 items; algoritme-updates via OTA binnen 72 uur
Naadloze integratie met systemen zoals ERP, MES en WMS
Geavanceerde hardwarebescherming; geteste oppervlaktestralingsdosis-equivalent < 0,5 μSv/uur
| Algemene specificaties | |
|---|---|
| Algemene afmetingen | 888 mm (L) x 1350 mm (B) x 1850 mm (H) (exclusief driekleurig licht) |
| Totaal gewicht | 520KG |
| Totaal stroomverbruik | 450W |
| Voeding | Wisselstroom 220 V 50/60 Hz |
| Bedrijfstemperatuur | 0-40℃ |
| Certificering | CE-conform |
Een Automated X-ray Inspection (AXI)-systeem legt röntgenbeelden van elektronische producten vast en analyseert hun interne structuur zonder het product te beschadigen. Het systeem wordt aangedreven door grootschalige AI-modellen van Hikvision Guanlan en vergelijkt automatisch inspectiebeelden met getrainde AI-modellen om defecten, ontbrekende componenten en assemblageproblemen te detecteren, waardoor de nauwkeurigheid van de inspectie en de productie-efficiëntie worden verbeterd.
